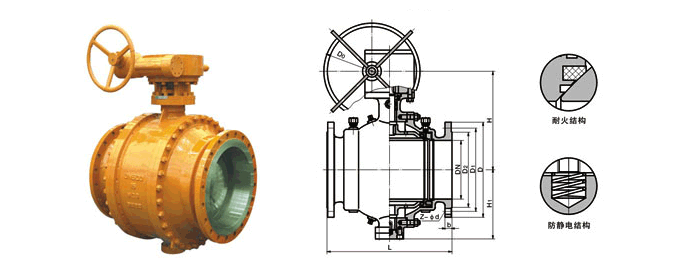

固定式球閥

發表時間：2011-5-26 文字〖大中小〗閱讀次數：7289 [關閉窗口]

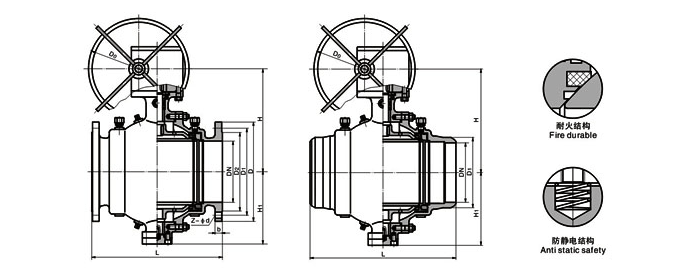

公稱通經DN	主要外形尺寸和連接尺寸									WT(kg)
公稱通經DN	L	D	D1	D2	B	Z-ØD	H	H1	D0	WT(kg)
Q47F-16C Q67F-16C Q47F-16P Q347F-16C Q367F-16P Q347F-16P Q647F-16C Q667F-16C Q647F-16P Q747F-16C Q767F-16C Q747F-16P Q9B47F-16C Q9B67F-16C Q9B47F-16P
50	178	160	125	100	16	4-Ø18	177	120	-	15
65	191	180	145	120	18	4-Ø18	190	140	-	19
80	203	195	160	135	20	8-Ø18	210	150	-	27
100	229	215	180	155	20	8-Ø18	235	172	-	38
125	356	245	210	185	22	8-Ø18	350	215	-	58
150	394	280	240	210	24	8-Ø23	530	250	-	81
200	457	335	295	265	26	12-Ø23	620	290	600	140
250	533	405	355	320	30	12-Ø25	650	320	600	160
300	610	460	410	375	30	12-Ø25	780	360	600	205
350	686	520	470	435	34	16-Ø25	790	395	800	260
400	762	580	525	485	36	16-Ø30	920	450	800	390
450	864	640	585	545	40	20-Ø30	970	490	800	510
500	914	705	650	608	44	20-Ø34	1100	530	800	750
600	1067	840	770	718	48	20-Ø41	1150	590	800	1200
700	1245	910	840	788	50	20-Ø41	1850	700	800	2100

公稱通經DN	主要外形尺寸和連接尺寸									WT(kg)
公稱通經DN	L	D	D1	D2	B	Z-ØD	H	H1	W	WT(kg)
Q47F-25C Q67F-25 Q47F-25P Q347F-25 Q367F-25P Q347F-25P Q647F-25C Q667F-25 Q647F-25P Q747F-25 Q767F-25 Q747F-25P Q9B47F-25 Q9B67F-25 Q9B47F-25P
50	216	160	125	100	20	4-Ø18	177	120	-	20
65	241	180	145	120	22	8-Ø18	190	140	-	25
80	283	195	160	135	22	8-Ø18	210	150	-	30
100	305	230	190	160	24	8-Ø23	235	172	-	40
125	381	270	220	188	28	8-Ø25	350	215	-	65
150	403	300	250	218	30	8-Ø25	530	250	-	85
200	502	360	310	278	34	12-Ø25	620	290	600	100
250	568	425	370	332	36	12-Ø30	650	320	600	182
300	648	485	430	390	40	16-Ø30	780	360	600	212
350	762	550	490	448	44	16-Ø34	790	395	800	288
400	838	610	550	505	48	16-Ø34	920	450	800	468
450	914	660	600	555	50	20-Ø34	970	490	800	587
500	991	730	660	610	52	20-Ø41	1100	530	800	863
600	1143	840	770	718	56	20-Ø41	1150	590	800	1396
700	1346	955	875	815	60	24-Ø48	1850	700	800	2415
