一、產品概述
本廠生產的HH46X、HH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有效好節能效果等特點。
二、主要技術參數
公稱壓力: 1.0～2.5MPa
公稱通徑: 40～1000mm
緩閉時間: 3～60秒
適用介質: 清水、污水、海水
適用溫度: 0～80℃ (如需要，可達200℃)
法蘭標準: GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
四、主要零部件材料
|
零件名稱 |
潤體 |
閥瓣 |
潤桿、油缸、活塞 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁晴橡膠 |

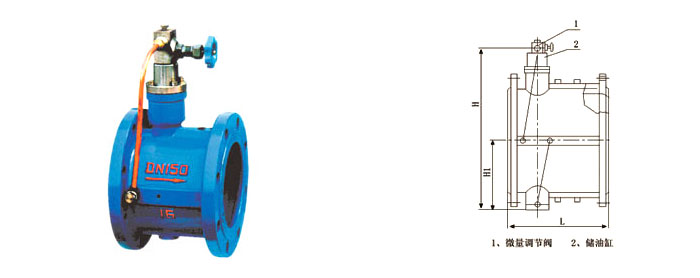

五、主要外形連接尺寸： 單位：mm
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
